PUコーティングとは何ですか?用途、利点、PVC 生地との比較

PUコーティングとは何ですか?直接的な答え

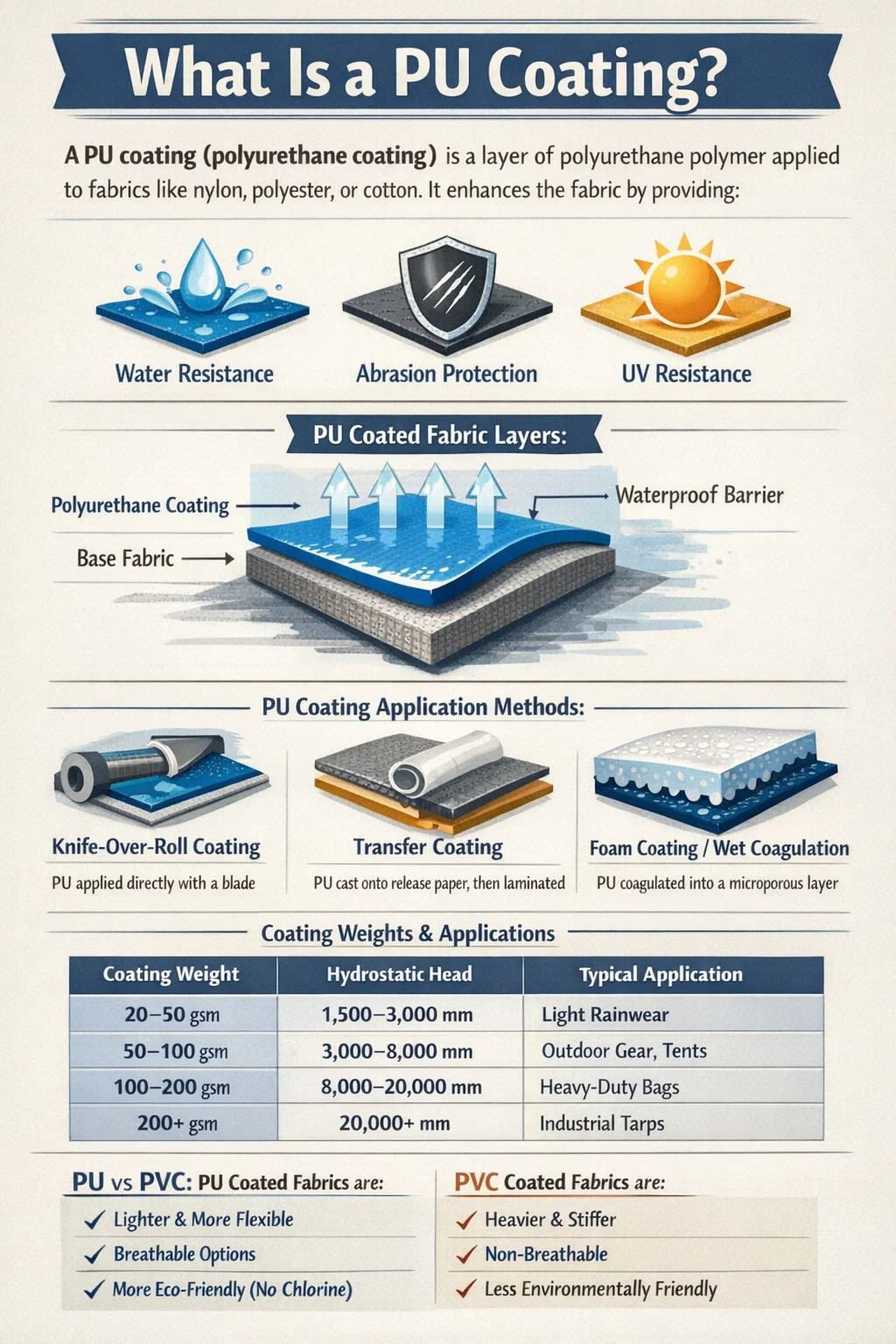

PU コーティング (ポリウレタン コーティングの略称) は、性能特性を高めるためにナイロン、ポリエステル、綿などの基布に直接塗布されるポリウレタン ポリマーの層です。コーティングは繊維表面に化学的および機械的に結合し、水の浸透、摩耗、および多くの処方では紫外線劣化に耐える連続した柔軟なフィルムを作成します。

実際のところ、PU コーティングされた生地を扱うときは、コーティングされていない生地とは大きく異なる動作をするように設計された素材に触れることになります。 ポリウレタン層の厚さは通常、0.05 mm から 1.5 mm 以上の範囲です。 最終用途に応じて、軽量のレインウェア生地には 1 平方メートルあたりわずか 20 ～ 30 グラム (gsm) の薄いコーティングが施される場合がありますが、頑丈な工業用ターポリンには 200 gsm を超えるコーティングが施される場合があります。

PU コーティングの背後にある化学には、イソシアネート基とヒドロキシル基の反応によって形成される結合であるウレタン結合が含まれます。これらの結合により、ポリウレタンに強度と弾性の特徴的な組み合わせが与えられます。そのため、PU コーティングされた生地はひび割れすることなく伸び、層間剥離することなく繰り返し屈曲できます。これにより、ポリウレタン コーティングは、以下で詳しく説明する PVC コーティングされた生地などの古いコーティング技術とは明らかに異なります。

PU コーティングプロセスの仕組み

製造方法は最終製品の性能に大きく影響するため、PU コーティングが何であるかを理解するには、その塗布方法を知る必要があります。商用ファブリックの生産では、主に次の 3 つの応用技術が使用されます。

ナイフオーバーロールコーティング

これは、テクニカルテキスタイルの PU コーティングされた生地に最も広く使用されている方法です。布地は固定ブレード (ナイフ) の下に送られ、ポリウレタン溶液 (溶媒に溶解または水性分散液として供給) が正確な厚さで表面に計量されます。次に、コーティングされた生地は乾燥オーブンを通過し、そこで溶媒が蒸発するか、水ベースの分散液が硬化し、固体のポリウレタンフィルムが残ります。ナイフオーバーロールは、均一で制御可能なコーティング重量を生成し、衣料品生地、バッグの裏地、および室内装飾品の織物の標準です。

転写コーティング（キャストコーティング）

転写コーティングでは、まずポリウレタンを剥離紙上に多層でキャストし、次に熱と圧力を加えて基布上にラミネートします。剥離紙を剥がすとPUの表面が露出します。この方法により、メーカーは革によく似た非常に滑らかで一貫した表面を作成することができます。そのため、ほぼすべての合成皮革および人工皮革製品 (PU レザーと呼ばれることもあります) がこの技術を使用して作られています。最終製品の表面テクスチャは剥離紙のエンボスパターンによって完全に決定されるため、デザイナーに大きな柔軟性が与えられます。

発泡コーティングと湿式凝固

湿式凝固 (湿式プロセス コーティングとも呼ばれる) では、ポリウレタン溶液を生地に塗布し、それを水浴に浸します。水によりポリウレタンが凝固して、液体の水は遮断しながら水蒸気は通過できる微多孔質構造になります。これは、ハイキングやアウトドア用品に使用される多くの通気性のある PU コーティング生地の背後にあるプロセスです。 得られた微多孔質 PU 層は、3,000 ～ 8,000 g/m²/24hr の水蒸気透過率 (MVTR) を達成できます。 、孔のサイズとコーティングの重量に応じて異なります。これは、通気性のある防水生地の重要な指標です。

PU コーティングされた生地の主な性能特性

PU コーティングされた生地は、要求の厳しい幅広い用途に適した特定の一連の性能特性を提供します。これらの特性は単なるマーケティング上の主張ではなく、ポリウレタンの分子構造の測定可能な結果です。

防水性と耐水圧性

PU コーティングは、布地の表面に連続的な膜を形成し、液体の水の通過を物理的にブロックします。防水レベルは、水滴が 3 滴通過するまで生地の表面に水圧を加える静水頭試験 (ISO 811) によって測定されます。標準的な PU コーティングされたアウトドア ジャケット生地の静水頭は通常 1,500 ～ 3,000 mm ですが、ターポリンやインフレータブルに使用されるより重い工業用生地では 20,000 mm を超える場合があります。ちなみに、一般に小雨には 1,500 mm の静水頭があれば十分であると考えられていますが、本格的な登山用具には 10,000 mm 以上が必要です。

低温での柔軟性とドレープ性

代替コーティング材料に対するポリウレタンの技術的に最も重要な利点の 1 つは、低温でも柔軟性を維持できることです。標準の PU コーティングは、特定の配合に応じて、約 -30°C ～ -40°C まで柔軟性を保ちます。この低温での柔軟性は、ポリウレタンのソフトセグメント化学、つまりポリマーネットワーク内で分子バネとして機能する長鎖ポリオールの直接の結果です。実用的には、これは、PU コーティングされた生地がひび割れや硬化を起こすことなく、寒冷地用装備、冷蔵輸送用カバー、極地遠征装備に使用できることを意味します。

耐摩耗性と引張強度

PUコーティングにより基布の耐摩耗性が大幅に向上します。マーティンデール摩耗テストでは、PU コーティングされた生地は、コーティングの厚さとベース生地の構造に応じて、目に見える表面劣化が起こるまでに 50,000 ～ 100,000 サイクルを記録するのが一般的です。そのため、PU コーティングされたテキスタイルは、室内装飾品、バッグ、履物、保護具など、繰り返しの摩擦を伴う用途に最適です。複合材料（コーティングと生地）の引張強度は主にベース生地によって決まりますが、PU 層は表面の損傷や層間剥離に対して実質的なサポートを提供します。

耐紫外線性と耐薬品性

脂肪族ポリウレタン配合物（HDI や IPDI などの脂肪族イソシアネートを使用した配合物）は、紫外線劣化に対して強い耐性を示し、時間が経っても大幅に黄変しません。このため、脂肪族 PU コーティングは、屋外の日よけ、船舶用室内装飾品、車両のカバー、および長時間日光にさらされる用途に最適です。 MDI や TDI などの芳香族イソシアネートを使用する芳香族 PU コーティングは、紫外線安定性が低く、通常、屋内用途やコーティングが直射日光から保護される場所に使用されます。どちらのタイプも弱酸、アルカリ、および多くの有機溶剤に対して適度な耐性を備えていますが、強力な化学物質への曝露についてはケースバイケースで評価する必要があります。

PUコーティング vs PVCコーティングされた生地 : 詳細な比較

PVC コーティングされた生地は、何十年もの間、多くの技術繊維分野、特にトラックのカーテンサイダー、工業用防水シート、インフレータブル構造、耐久性の高いカバーなどの用途で主流の素材でした。 PU コーティングと PVC コーティングされた生地の実際の違いを理解することは、特定の用途に適した素材を選択するために不可欠です。

PVC (ポリ塩化ビニル) コーティングされた生地は、PVC 化合物を織布または不織布の基布 (通常はポリエステルまたはガラス繊維) にカレンダー加工またはナイフコーティングすることによって製造されます。 PVC コンパウンドには、ベースポリマーに加えて、可塑剤 (通常はフタル酸エステルまたは非フタル酸エステルの代替品)、安定剤、充填剤、および顔料が含まれています。可塑剤は PVC に柔軟性を与えるものです。可塑剤がなければ、PVC は配管パイプに使用される硬いプラスチックになってしまいます。この可塑剤への依存により、PU コーティングには存在しない根本的な制限が生じます。

PVC コーティングされた生地で可塑剤の移行が重要な理由

PU コーティングと PVC コーティングされた生地の長期的な性能の最も大きな違いの 1 つは、PVC 中の可塑剤の経時的な挙動に関係します。 PVC コンパウンドに含まれる可塑剤はポリマーに化学的に結合しておらず、ポリマー内に物理的に分散しています。長年の使用、特に熱、紫外線への曝露、または油や溶剤との接触条件下では、これらの可塑剤が PVC 層から移行します。その結果、生地は徐々に硬くなり、表面にひび割れが生じ、新品時の柔軟性が失われます。一般に可塑剤ブルームまたは可塑剤移行と呼ばれるこの現象は、PVC コーティングされた生地の既知の制限であり、PU は柔軟性を維持するために可塑剤を必要としないため、PU コーティングでは完全に回避されます。

PVC コーティングされた生地が依然としてリードしているところ

多くの性能分野における PU コーティングの利点にもかかわらず、PVC コーティングされた生地は特定の用途において真の競争上の利点を保持しています。建設現場、トラックの積荷、備蓄品をカバーする大型の工業用ターポリンの場合、PVC コーティングされた生地の平方メートルあたりのコストはポリウレタンに匹敵するのが困難です。広告柱、弾む城、救助ボートなどのインフレータブル構造物では、高周波 (RF) 溶接が可能な PVC の機能は非常に貴重です。RF 溶接は、PU ファブリックの標準的な接合方法である熱風溶接よりも強力かつ迅速に接合を実現します。 PVC コーティングされた生地は、刺激の強い化学薬品、燃料、潤滑剤との持続的な接触においても優れた性能を維持するため、特定の産業用保護用途で選ばれる素材となっています。

PU コーティングされた生地の一般的な用途

PU コーティングは、ファッションやスポーツウェアから要求の厳しい産業や軍事用途に至るまで、非常に幅広い最終用途市場で使用されています。ポリウレタン層の特定の特性は、各市場の要件を満たすように配合化学者によって調整されます。

アウトドアとアクティブウェア

PU コーティングされた生地は、アウトドアのパフォーマンス用衣類に広く使われています。ハイキング、スキー、トレイルランニング、サイクリングで使用される防水透湿性ジャケットは、ほとんどの場合、防水要素として PU コーティングまたは PU メンブレンを備えています。 PUコーティングが主要技術である世界の防水透湿性テキスタイル市場は、2022年には約19億米ドルと評価され、持続的な強い需要を反映して、2030年までに30億米ドルを超えると予測されています。軽量のパックアウェイ ジャケットには、20 ～ 30 gsm の軽さの PU コーティングを施した生地が使用されることが多く、1 平方メートルあたり 100 gsm を大幅に下回る総生地重量で 10,000 mm を超える静水頭が得られます。

バッグ、かばん、ファッション小物

PU レザー (前述の転写コーティングプロセスを使用して作られた生地) は、ポリウレタン技術の商業的に最も重要な用途の 1 つとなっています。大衆市場から高級品まで、あらゆる市場セグメントのファッション ブランドがバッグ、靴、ベルト、財布に PU レザーを使用しています。世界の PU 合成皮革市場は 2022 年に 300 億米ドルを超え、アパレルとアクセサリーが最大のシェアを占めています。テクニカルバッグの場合、PU コーティングされた織布は、軽量、耐水性、クリーンな美観の組み合わせを提供するため、ラップトップバッグからカメラケースに至るまで、重い PVC の代替品よりも好まれます。

室内装飾品と家具

契約用および家庭用室内装飾品は、PU コーティングされた生地の応用分野が大きく拡大しつつあります。医療現場は特に重要な市場です。病院の椅子、検査台、医療機器のカバーには、表面を劣化させることなく消毒剤で繰り返し洗浄できる生地が必要です。 医療用途向けに評価された PU コーティングは通常、ISO 10993 生体適合性テストに合格し、病院グレードの消毒剤による 25,000 回以上の洗浄サイクルにもひび割れや層間剥離なく耐えることができます。 、可塑剤の損失により、多くの PVC 製品が時間の経過とともに一貫して満たすのに苦労している基準です。自動車内装ももう 1 つの主要なセグメントです。PU コーティングされた生地で作られたドア パネル インサート、シート トリム、ヘッドレストは、数分の 1 のコストで革の高級な外観を提供します。

産業用および技術用繊維

産業分野では、PU コーティングは安全ハーネス、保護手袋、コンベア ベルト カバー、濾過材に使用される生地に適用されます。柔軟性と耐摩耗性の組み合わせにより、PU は、コーティングがひび割れすることなく繰り返しの屈曲や摩擦に耐える必要がある安全ハーネスや落下防止装置に特に適しています。フェスティバルのマーキーから軍事現場のシェルターに至るまで、テントや仮設構造物には、防水性能と軽量のバランスをとる PU コーティングされた生地が一般的に使用されており、同等の PVC コーティングされた生地構造よりも輸送や組み立てが容易です。

マリンおよびアウトドアカバー

海洋用途では、海水、紫外線、幅広い温度変化に耐える材料が求められます。脂肪族 PU コーティングは、紫外線による黄変に耐性があり、寒い冬の保管条件と夏の暑い太陽の両方で柔軟性を維持できるため、船舶用室内装飾品分野の標準となっています。ボート カバー、ビミニ トップ、コックピット クッションはすべて、脂肪族 PU 配合がもたらす長期的な色安定性とひび割れ防止性能の恩恵を受けています。これは、顧客が素材の寿命を優先しているため、過去 20 年間にわたり、PU コーティングが古い PVC コーティングされた生地製品に大幅に取って代わられた分野です。

PU コーティングの種類: 溶剤ベース vs 水ベース vs 100% 固体

すべての PU コーティングが化学的に同一であるわけではなく、使用されるシステム (溶剤ベース、水ベース、または 100% 固体) は、性能、環境フットプリント、および規制遵守に重大な影響を及ぼします。

溶剤ベースの PU コーティング

従来の PU コーティングでは、DMF (ジメチルホルムアミド) またはその他の有機溶媒を使用してポリウレタン樹脂を溶解して塗布します。溶剤ベースのシステムは、優れた接着力、密度、性能の一貫性を備えたコーティングを生成し、ハイエンドの PU 合成皮革や高機能テクニカルファブリックの主要な技術であり続けています。ただし、DMF は欧州連合の REACH 規制に分類される生殖毒素であり、その使用には厳しい職業上の暴露制限と回収要件が適用されます。多くのブランドや小売業者、特にヨーロッパと北米市場では現在、サプライチェーンに DMF フリーまたは水ベースの PU コーティングを使用することが求められており、代替技術への多額の投資が推進されています。

水性PUコーティング

水性（水性）ポリウレタン ディスパージョンは、過去 15 年間にわたって急速に発展しており、現在、PU コーティング市場で最も急速に成長しているセグメントとなっています。水系システムでは、ポリウレタンは有機溶媒に溶解するのではなく、水に分散します。コーティングされた生地はオーブンで乾燥され、水分が蒸発して PU フィルムが残ります。 最新の水性 PU コーティングは、同等の溶剤ベースのシステムの 10 ～ 15% 以内の性能レベル (静水頭、耐摩耗性、接着性) を達成しています。 ほとんどの衣類やバッグの用途に適しており、VOC (揮発性有機化合物) の排出量が大幅に削減され、DMF も発生しません。 OEKO-TEX、bluesign、または同様の持続可能性認証を求めるブランドにとって、水性 PU システムが優先または必須の選択肢となることがよくあります。

100% ソリッド PU システム

ホットメルトおよび反応性ホットメルト PU システムは 100% 固体として適用されます。蒸発する溶媒や水キャリアはありません。これらのシステムは主に、PU が接着剤と機能コーティング層の両方として機能するラミネートプロセスで使用されます。反応性 PU ホットメルトは塗布後に架橋し、加水分解や化学的攻撃に強い耐久性の高い結合を形成します。表面コーティング用の溶液または分散システムほど広く使用されていませんが、業界がコーティングプロセスから溶剤を完全に排除しようとしているため、100% 固体システムの重要性が高まっています。

環境への配慮: PU コーティングと PVC コーティング生地の比較

環境パフォーマンスは、繊維産業における材料選択の重要な側面となっており、製品ライフサイクル全体にわたって検査すると、PU コーティングと PVC コーティングされた生地の違いは大きくなります。

PVC コーティングされた生地には、業界が何十年も取り組んできた環境上の課題がいくつかあります。 PVC ポリマー自体には重量で約 57% の塩素が含まれており、塩素化学は製造中、特に寿命後の焼却中に残留性有機汚染物質 (ダイオキシンを含む) が生成する可能性と関連しています。 PVC 配合物に伝統的に使用されている可塑剤 (主に DEHP、DBP、BBP などのフタル酸エステル) は内分泌かく乱物質として特定されており、EU では REACH に基づいて、また他の市場ではさまざまな規制の下で制限されています。多くのメーカーが DINP、DIDP、バイオベースの代替品などの非フタル酸系可塑剤に移行していますが、製品寿命にわたる可塑剤の移行という根本的な課題は依然として残っています。

PU コーティングには、それ自身の環境負荷がないわけではありません。ポリウレタンの製造に使用されるイソシアネートは有毒な前駆体であり、慎重な取り扱いが必要であり、溶剤ベースの PU システムでは VOC の排出と有害な廃溶剤の流れが発生します。ただし、PU コーティングには塩素やフタル酸エステルが含まれておらず、寿命末期におけるダイオキシンの生成とは関係ありません。特に、水性 PU システムは、溶剤ベースの PU や標準的な PVC コーティングされた生地の製造よりも環境負荷が大幅に低くなります。植物由来のポリオールに由来するバイオベースのポリウレタンも市販されており、持続可能性認証が優先される分野での採用が増えています。

耐用年数を経た廃棄には、どちらの種類の材料にとっても課題があります。コーティングされたファブリックは複合構造（ベースファブリックにポリマーコーティングが結合）であるため、機械的リサイクルが技術的に困難になります。しかし、PU コーティングされたポリエステル生地のケミカルリサイクルプロセスは活発に開発されており、ヨーロッパと日本のいくつかのプロジェクトが、ポリウレタンとポリエステルの両方の成分を回収して再利用できる実行可能な剥離および解糖ルートを実証しています。

生地に PU コーティングが施されているかどうかを確認する方法

バイヤー、製品開発者、エンドユーザーにとって、生地に PU コーティングが施されているかどうかを判断し、PVC コーティングされた生地やラミネート生地と区別することは、頻繁に生じる実際的な問題です。単純な官能評価から実験室分析に至るまで、いくつかのアプローチがあります。

• タッチと柔軟性のテスト: PU コーティングされた生地は通常、同じ重量の PVC コーティングされた生地よりも柔らかく、よりしなやかに感じられます。室温では、PU コーティングは自然でわずかに暖かい感触を持ちます。 PVC コーティングされた生地はより涼しく、より硬く感じられます。 0°C 未満の温度では、PVC コーティングされた生地は著しく硬くなりますが、PU コーティングは柔軟性を保ちます。簡単な低温テストが 2 つを区別するのに役立ちます。
• 重量比較: PVC コーティングされた生地は、一般的に使用される PVC 化合物の密度が高く、コーティング重量が大きいため、ほぼ常に同様の機能特性を備えた PU コーティングされた生地よりも重くなります。
• 燃焼テスト: PVC コーティングされた生地の小片が燃えると、独特の刺激的な塩素を含む臭いが発生します (ペットボトルが燃えるのと似ています)。 PU コーティングされた生地は、塩素臭がなく、よりきれいに燃焼します。これは大まかなフィールドテストであり、換気の良い条件で少量のサンプルを使用してのみ実行する必要があります。
• 溶剤試験: DMF (ジメチルホルムアミド) は溶剤ベースの PU コーティングを比較的早く溶解しますが、PVC に対する影響は最小限です。アセトンは一部の PU 配合物を攻撃しますが、PVC は攻撃しません。架橋 PU システムは溶剤の攻撃に耐えることができるため、これらのテストは指標ではありますが、決定的なものではありません。
• 臨床検査分析: 最終的な識別のために、コーティング表面の FTIR (フーリエ変換赤外分光法) 分析により、ポリウレタン、PVC、アクリル、およびその他のコーティング タイプを明確に識別する化学指紋が生成されます。 PVC が存在する場合、XRF (蛍光 X 線) 分析により塩素が検出されます。これらの方法は、品質管理およびコンプライアンス試験ラボでは標準です。

PU コーティングされた生地のお手入れとメンテナンス

PU コーティングされた生地の性能を維持し、耐用年数を延ばすには、特別なケア方法が必要です。一般に過酷な洗浄方法に耐性のある PVC コーティングされた生地とは異なり、PU コーティングは特定の条件に長時間さらされると劣化する可能性があります。

洗濯と掃除

ほとんどの PU コーティングされた衣料品生地は、30 °C または 40 °C で穏やかなサイクルで洗濯機で洗えますが、高温でのタンブラー乾燥は避けてください。時間の経過とともにコーティングが剥離したりひび割れたりする可能性があります。特定の溶剤 (特にパークロロエチレン) を使用したドライクリーニングは、PU コーティングを損傷する可能性があるため、避けてください。テント、バックパック、防水カバーなどのテクニカルファブリックの場合は、特定の PU 配合物の加水分解を促進する可能性があるため、洗濯機で洗うよりも、優しく手洗いするか、中性洗剤でスポンジで洗うことをお勧めします。

加水分解の問題

加水分解（高温の水による PU ポリマー鎖の分解）は、時間の経過とともに PU コーティングされた生地の最も一般的な故障モードです。エステルベースのポリウレタン配合物は、特に暖かく湿った状態で保管した場合、加水分解を受けやすくなります。加水分解が起こると、PU コーティングは完全性を失い、基布から剥がれたり剥がれ始めます。これは、ベタつく白い素材が剥がれ始めた古いリュックサックやレイン ジャケットを所有している人にはよくある現象です。 エーテルベースおよびポリカーボネートベースの PU 配合物は、エステルベースの PU よりも大幅に優れた耐加水分解性を備えています。 、および持続的な湿度または湿気への曝露を伴う用途では、これらの化学薬品が強く推奨されます。 PU コーティングされたアイテムを清潔で乾燥した状態で極端な熱を避けて保管すると、耐用年数が大幅に延びます。

防水衣類への DWR 再適用

PU コーティングされた防水衣類は、通常、防水 PU コーティングまたはメンブレンに加えて、生地の外側表面に DWR (耐久性撥水) 処理が施されています。 DWR により、水が外側の生地に浸透するのではなく、表面で玉状になります。これにより、蒸気が通過する必要のある表面がブロックされ、通気性が低下します。 DWR 加工は洗濯や摩耗によって劣化するため、スプレーまたはウォッシュイン DWR 製品を使用して定期的に更新する必要があります。 DWR なしでも、PU コーティングされた衣類は防水性を維持できます (PU 層自体が液体の水をブロックします)。ただし、外側の生地が「濡れて」しまうと、通気性の性能が大幅に損なわれます。

用途に合わせて PU コーティングと PVC コーティングの生地を選択する

PU コーティングと PVC コーティング生地のどちらを選択するかは、単一の普遍的な答えがある質問ではありません。それは、特定の性能要件、コストの制約、環境目標、および問題のアプリケーションの使用条件によって異なります。次のフレームワークは、最も一般的な意思決定シナリオをカバーしています。

• PUコーティングを選択してください 衣類、ウェアラブルアクセサリー、軽量アウトドア用品、通気性防水、医療用室内装飾品、船舶用室内装飾品、寒冷地用途、および軽量、柔らかな手触り、または通気性が差別化要件となるあらゆる製品に使用されます。市場アクセスに環境認証 (bluesign、OEKO-TEX、REACH 準拠) が不可欠な場合にも、PU は正しい選択です。
• PVCコーティングされた生地を選択してください 大規模な工業用ターポリン、RF 溶接が必要な頑丈なインフレータブル構造、持続的な攻撃的な化学物質への曝露を伴う用途、および PU の高い原材料コストが性能向上によって正当化できないコスト重視の用途に適しています。高価な添加剤を使用せずに固有の難燃性が必要な場合には、PVC コーティングされた生地も依然として好ましいものです。
• 加水分解のリスクを慎重に評価する PU コーティングされた生地が高温多湿の環境で長期間保管されるあらゆる用途、特にエステルベースの PU 製品に最適です。長い保管寿命が重要な場合は、ポリカーボネートまたはエーテルベースの PU 配合物、または PVC コーティングされた生地を使用すると、より優れた長期安定性が得られます。
• 総所有コストを考慮する 単価だけではなく: PU コーティングは通常、同等の機能性能レベルの PVC コーティングされた生地よりも平方メートルあたりのコストが高くなりますが、軽量であるため輸送コストと取り扱いコストを削減でき、優れた柔軟性により繰り返し屈曲する用途での交換率を下げることができます。

テクニカルテキスタイル業界の全体的な方向性は明らかです。規制の圧力、主要ブランドからの持続可能性要件、および水性PU技術の継続的な改善はすべて、PVCコーティングされた生地を犠牲にしてPUコーティングの採用を増やす方向に市場を押し上げています。この移行の速度はアプリケーション分野によってかなり異なりますが、これは一時的な変化ではなく、長期的な継続的な傾向です。
