ポリウレタン生地とは何ですか?特性、用途、比較

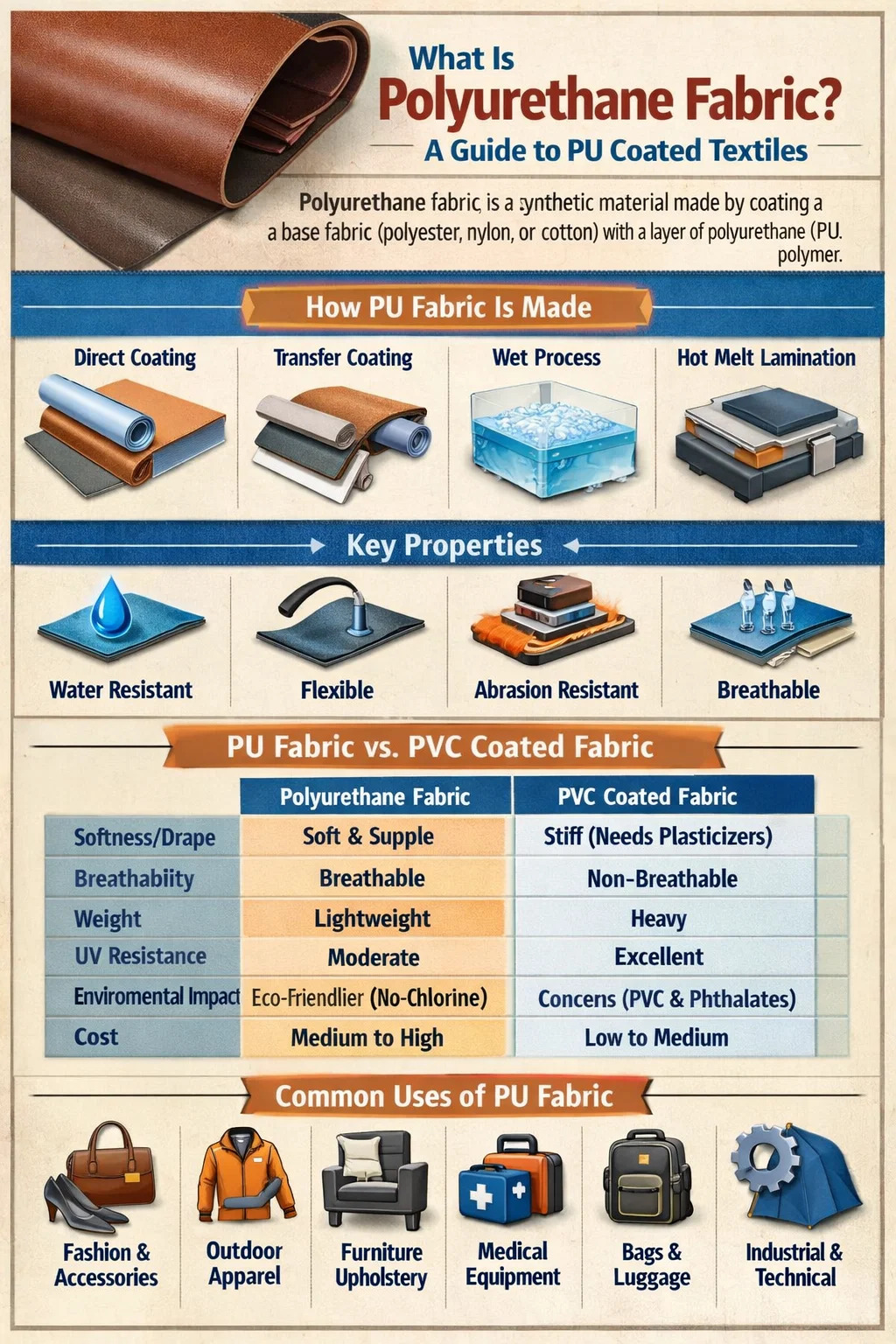

ポリウレタン生地とは何ですか — 簡単な答え

ポリウレタン生地は、ベース生地 (通常はポリエステル、ナイロン、または綿) をポリウレタン (PU) ポリマーの層でコーティングまたはラミネートすることによって作られた合成繊維素材です。その結果、見た目や感触は革やゴムに似ていながら、軽量で柔軟性があり、天然素材よりもはるかに手頃な価格の素材が誕生しました。ファッション、室内装飾品、スポーツウェア、アウトドア用品、医療機器、産業用途に広く使用されています。

織物や編物とは異なり、ポリウレタン生地は PU コーティング自体からその決定的な特性が得られ、耐水性、通気性、柔らかさ、剛性などの特定の性能特性に合わせて設計できます。 PU コーティングは通常、材料の総重量の 15 ～ 60% を占めます。 、意図された最終用途に応じて。

ポリウレタン生地と PVC コーティング生地を混同しないことが重要です。どちらもコーティングされたテクニカル テキスタイルというより広いカテゴリーに属しますが、組成、性能、環境プロファイル、および用途の適合性において大きく異なります。この違いについては、この記事全体で詳しく説明します。

ポリウレタン生地ができるまで

ポリウレタン生地の製造プロセスにはいくつかの異なる技術が含まれており、それぞれの技術でわずかに異なる物理的特性を持つ素材が製造されます。製造方法を理解することは、異なるメーカーの PU 生地の感触や性能がなぜ互いに異なるのかを説明するのに役立ちます。

ダイレクトコーティング

ダイレクトコーティングでは、ナイフオーバーロールまたはコンマコーターシステムを使用して、液体 PU コンパウンドを基布に直接塗布します。生地はコーティング ヘッドを通過し、そこで PU が正確な厚さ (通常は 0.1 mm ～ 1.5 mm) で広げられます。次に、コーティングされた材料は 120°C ～ 180°C の温度の硬化オーブンを通過し、そこでポリマーが固化して基板に結合します。この方法は費用対効果が高く、ファッション革製品や室内装飾品に適した滑らかで均一な表面が得られます。

転写コーティング（剥離紙方式）

転写コーティングにより、より洗練された表面仕上げが得られます。 PU 層は、最初にテクスチャードパターンまたは滑らかなパターンの剥離紙に適用され、部分的に硬化され、次に接着剤を使用してベースファブリックにラミネートされます。完全に硬化した後、剥離紙を剥がすと、紙の正確なパターンが PU 表面に残ります。この方法は、表面の美しさが重要な高級ハンドバッグ、自動車の内装、高級靴のアッパーなどの高級模造皮革に好まれています。

湿式法（湿式凝固）

湿式プロセスでは、PU コーティングされた生地を水浴に浸し、ポリマーを凝固させて微孔質構造を形成します。これにより、液体の水を遮断しながら湿気を逃がす何千もの小さな孔を持つ生地が形成され、通気性が高まります。湿式プロセス PU ファブリックは、水蒸気透過率 (MVTR) を達成します。 3,000 ～ 10,000 g/m²/24h 、スポーツアパレルやアウトドアジャケットに適しています。

ホットメルトラミネート

ホットメルト ラミネートでは、熱可塑性 PU フィルムが熱と圧力の下で生地基材に接着されます。溶剤を使用しないため、VOC 排出量が少なく、よりクリーンなプロセスになります。ホットメルト ラミネート PU 生地は、医療用繊維、保護作業服、履物に使用される防水膜で一般的です。

主要な物理的特性と性能特性

非常に多くの業界でポリウレタン ファブリックの人気が高まっているのは、機械的、化学的、美的特性の組み合わせによるものであり、同等の価格帯で匹敵する他の素材はほとんどありません。

• 耐水性: PU コーティングされた生地は、コーティングの厚さと塗布方法に応じて、1,500 mm から 20,000 mm 以上の静水頭定格を達成します。 1,500 mm を超える定格は、ほとんどの屋外用途で防水とみなされます。
• 柔軟性: 寒い環境では亀裂が入ってしまう多くの硬質コーティングとは異なり、PU は -30°C の低温でも柔軟性を保ちます。この弾性は破断点伸びによって測定され、PU 生地の場合、通常は 300% ～ 600% の範囲になります。
• 引張強さ: 基布とコーティング重量に応じて、PU 布の引張強度は 20 MPa ～ 60 MPa であり、旅行かばん、家具カバー、工業用カーテンなどの要求の厳しい用途に十分です。
• 耐摩耗性: PUコーティングにより耐摩耗性が大幅に向上しました。 Martindale 法または Wyzenbeek 法によるテストでは、表面が劣化する前に 50,000 ～ 100,000 回の二重摩擦を示すことができ、契約用の室内装飾に適しています。
• 紫外線安定性: 標準的な PU 生地は、適度な耐紫外線性を示します。 UV 安定剤または脂肪族 PU 配合物を追加すると、屋外定格製品は 3 ～ 7 年間の直射日光にさらされても色と完全性を維持できます。
• 耐薬品性: PU 生地は希酸、油、一般的な洗浄剤に耐性があるため、医療や食品サービスの環境で実用的です。
• 通気性: 微多孔質で親水性の PU メンブレンは水蒸気の透過を可能にしますが、これはほとんどの標準的な PVC コーティング生地では不可能な機能です。

ポリウレタン生地の一般的な種類

すべてのポリウレタン生地が同じというわけではありません。この用語は、ベース基材、コーティング構造、および目的の性能プロファイルによって区別される幅広い材料群をカバーします。

ポリウレタン生地 vs PVCコーティングされた生地 — 詳細な比較

コーティングされたテクニカルテキスタイルを選択するとき、購入者が最も頻繁に直面する決定は、ポリウレタン生地と PVC コーティング生地のどちらを選択するかです。どちらもポリマーでコーティングされた基板で、産業、商業、消費者市場で使用されていますが、用途に応じて非常に重要な点で異なります。

PVC コーティングされた生地は、コーティング ポリマーとしてポリ塩化ビニルを使用し、ポリエステル織物またはガラス繊維基材上に塗布されます。これらは、トラックの防水シート、インフレータブル構造物、横断幕、日よけ、プールライナーなどに使用されており、世界中で最も広く導入されているテクニカルファブリックの 1 つです。 世界の PVC コーティング生地市場は 2023 年に 190 億ドル以上と評価される 、この材料の産業上の重要性が強調されています。

柔軟性と感触

ポリウレタン生地は、PVC コーティングされた生地よりも自然にしなやかで柔らかいです。 PVC は柔軟性を実現するために可塑剤 (通常はフタル酸エステル) を必要としますが、これらの添加剤は時間の経過とともに材料から移行し、表面が硬化したり、ひび割れたり、粘着性になったりする可能性があります。 PU ファブリックは可塑剤を使用せずに柔軟性を維持し、耐用年数を通じて一貫したドレープと柔らかさを維持します。これが、PU がファッションやウェアラブル用途で圧倒的に好まれるのに対し、PVC コーティングされた生地は、触感の柔らかさが無関係な重工業用途で主流となる理由です。

通気性

これは最も明確な差別化要因の 1 つです。微多孔質 PU 生地は水蒸気を通過させるため、肌の快適さが重要なアウターウェア、スポーツ用品、医療用衣類に適しています。 PVC コーティングされた生地は本質的に非通気性であり、液体と蒸気の両方に対して完全なバリアを形成します。このため、PVC コーティングされた生地は防水エンクロージャー、防水シート、化学防護服には優れていますが、肌に対する快適さを必要とする用途には適していません。

重量と厚さ

PVC コーティングされた生地は一般的に重くなります。標準的な 650 g/m² PVC トラック ターポリン生地は軽量グレードの 1 つです。インフレータブル建物や工業用カーテンに使用される耐久性の高い PVC コーティングされた生地は、1,200 ～ 2,000 g/m² に達することがあります。同等の用途の同等の PU コーティング生地は、通常 30 ～ 50% 軽量です。バックパック、ウェアラブル、ポータブルシェルターなどの用途では、この重量の違いは重要です。

環境と健康のプロファイル

PVC コーティングされた生地は、主に塩素含有量と焼却中にダイオキシンが放出される可能性があるため、環境上の懸念を引き起こします。 DEHP やその他のフタル酸エステル類など、軟質 PVC に使用される可塑剤は内分泌かく乱物質として分類されており、欧州連合の REACH 規制に基づいて制限されています。 PU ファブリックには塩素やフタル酸エステルが含まれていないため、厳しい持続可能性基準への適合性が高くなります。 現在、多くの大手ブランドは、環境に配慮した市場をターゲットにした製品や、OEKO-TEX Standard 100 などの認証を取得した製品に PVC よりも PU を指定しています。

とはいえ、溶剤ベースの PU の製造には、EU で規制されており、他の地域でも精査されている有毒溶剤である DMF (ジメチルホルムアミド) が含まれます。水ベースの PU 配合物はこの問題に対処しており、業界は 2010 年代初頭から無溶剤製造プロセスに着実に移行しています。

耐久性と耐紫外線性

一般に、PVC コーティングされた生地は、過酷な屋外環境において優れた長期耐 UV 耐性を発揮します。工業グレードの PVC ターポリンと建築用メンブレンは、屋外で 10 ～ 20 年間使用できます。標準的な PU 生地は UV 劣化に対してより脆弱です。湿気の多い UV にさらされた条件下では、PU ポリマーの加水分解が加速します。ただし、紫外線吸収剤を含む脂肪族 PU コーティングは、多くの屋外用途で PVC の性能と同等の性能を発揮します。恒久的な屋外構造物では、PVC コーティングされた生地が業界のデフォルトのままです。季節限定の機器やポータブル機器では、高性能 PU の競争力がますます高まっています。

コスト

PVC コーティングされた生地は通常、製造コストが安くなります。主な理由は、PVC 樹脂が PU ポリマーよりも安価であり、製造プロセスが簡単であるためです。トラックのカバー、農業用フィルム、一時的な避難所など、大量の商品用途では、PVC コーティングされた生地が比類のないコストパフォーマンスを実現します。 PU ファブリックは、その優れた感触、通気性、環境プロファイルによって正当なプレミアムが得られ、ファッション、スポーツウェア、医療市場でコストのトレードオフが受け入れられます。

ポリウレタン生地が使用される場所 — 業界別

ポリウレタン生地の多用途性は、ほとんど重複しない市場に登場することを意味します。ここでは、主要なアプリケーション分野の内訳と、それぞれの状況で PVC コーティングされた生地などの代替品ではなく PU が選ばれる理由を詳しく説明します。

ファッションとアクセサリー

PU レザーは、ビーガンおよび手頃な価格のファッション市場を支配しています。 PU合成皮革の世界生産量を超えた 年間150万トン 最近の推定では、用途は靴、ハンドバッグ、ベルト、財布、ジャケットに及びます。ファストファッションから高級品までのブランドが PU レザーを使用しています。これは、滑らかなパテントレザーから小石のような木目まで、事実上あらゆる色、質感、仕上げで生産できるため、大規模な生産でも一貫した品質が保たれています。また、本革よりもお手入れが簡単で、動物由来の原料を必要としません。

アウトドアおよびパフォーマンスアパレル

通気性のある PU メンブレンは、防水透湿性アウターウェアの根幹です。レイン ジャケット、スキー パンツ、ハイキング用品などの製品は、織物または編物の表面生地に接着された薄い PU ラミネートに依存しています。メンブレンが雨をブロックしながら汗の水蒸気を逃がし、着用者を内側と外側の両方からドライに保ちます。高性能アウターウェアの業界ベンチマークでは通常、10,000 mm を超える静水頭と 5,000 g/m²/24h を超える MVTR が要求されます。これは、高性能 PU メンブレンが一貫して満たしている目標です。

家具および自動車の室内装飾品

PU 室内装飾生地は、住宅用家具、商業用座席、車両の内装に広く使用されています。自動車用途では、PU シート カバーとドア パネルの素材は、マーティンデール摩耗 (乗用車の場合は最低 50,000 サイクル)、耐光堅牢度 (ISO 105-B02 規格に基づく 1 ～ 8 スケールで最低グレード 5)、および -20°C でのコールドフレックス テストなどの厳しいテストに合格する必要があります。 PU はこれらのベンチマークを一貫して満たしており、PVC コーティングされた生地（感触が硬く、極端な温度下では不快になる可能性がある）では再現できない触感の品質を提供します。

医療とヘルスケア

医療グレードの PU 生地は、創傷被覆材、圧力軽減マットレス カバー、手術用ドレープ、補綴ライナー、病院用寝具などに使用されています。 ISO 10993 テストで確認されたこの素材の生体適合性と、体液、消毒剤、蒸気滅菌に対する耐性により、臨床現場では不可欠なものとなっています。 PVC とは異なり、医療用 PU にはフタル酸エステル系可塑剤が必要ないため、患者への化学物質の浸出の心配がありません。 PU ファブリックがますます重要な役割を果たす世界の医療用繊維市場は、 2030年までに300億ドル .

産業および技術的用途

工業グレードの PU コーティング生地は、コンベア ベルト カバー、保護カーテン、インフレータブル ボート (軽量用途)、格納容器ライナーに使用されています。柔軟なホースカバーやカーゴカーテンシステムなど、PU と PVC でコーティングされた生地の両方が実行可能な状況では、調達の決定は、動作温度範囲、化学薬品への曝露、必要な柔軟性、予算などの要素に左右されます。通常、低温での柔軟性が重要な場合には PU が有利です。コストと UV 寿命が最も重要な場合は、PVC コーティングされた生地が最適です。

バッグ、かばん、ギア

PU オックスフォード生地 (ポリエステル オックスフォード織りに PU コーティングを施したもの) は、バックパック、ダッフル バッグ、手頃な価格のスーツケースで最も一般的な素材の 1 つです。 PU コーティングは、製品全体の重量を低く抑えながら、撥水性と耐引裂性を提供します。一般的な 420D PU オックスフォード生地の重量は約 120 ～ 150 g/m² で、重量が重要となる旅行用品に適しています。これは、PVC コーティングされた生地が技術的に機能する可能性があるセグメントですが、重量が重く、手触りが硬いため、ほとんど使用されません。

ポリウレタン生地の持続可能性と未来

持続可能性への懸念により、PVC コーティングされた生地のような代替品と比較して、ポリウレタン生地の配合、製造、配置方法が再構築されています。業界ではすでにいくつかの変化が進行中です。

水ベースの PU 配合物

溶剤ベースの PU システムから水ベースの PU システムへの移行は、この分野における最も重要な持続可能性の発展です。水ベースの PU ディスパージョンは、完成した生地の DMF 含有量を排除または大幅に削減します。世界最大のPU合成皮革生産国である中国は2015年頃からDMF規制を強化し、移行が加速した。 2024 年までに、ヨーロッパのほとんどの主要な PU レザー メーカー、そしてアジアでもますます主要なラインを水ベースの生産に転換しました。水ベースの製品は、ほとんどのファッション用途で性能が同等ですが、一部の工業用グレードでは、特定の接着要件について依然として溶剤系に依存しています。

バイオベースのポリウレタン

バイオベース PU の研究と商業開発は成長しています。ヒマシ油、トウモロコシ、大豆、サトウキビ由来のポリオールは、PU ポリマーの製造において石油由来のポリオールの代わりに使用できます。を使用した製品 20 ～ 60% のバイオベース含有量 現在、ヨーロッパおよび北米のいくつかのサプライヤーから市販されており、完全に石油由来の PU と比較して二酸化炭素排出量が削減されています。これは、PVC コーティングされた生地に対する競争力のある差別化要因であり、これに匹敵する大規模なバイオベースの経路は現在存在しません。

リサイクル可能性の課題

PU ファブリックと PVC コーティングされたファブリックは両方とも、繊維基材にポリマーコーティングが結合した複合材料であるため、耐用年数が終了したリサイクル可能性の課題に直面しています。リサイクルのためにコーティングを生地から分離することは技術的に難しく、現在のリサイクルインフラの規模では経済的に実行可能であることはほとんどありません。 PU 生地のスクラップをフォームや詰め物に機械的にリサイクルすることは、家具や自動車の分野で実践されています。混合繊維複合材料からポリウレタン オリゴマーを回収できるケミカル リサイクル方法は開発中ですが、まだ主流ではありません。

規制の状況

現在および新たな欧州の化学規制の下では、PU ファブリックは PVC コーティングされたファブリックよりも有利な立場にあります。フタル酸エステルに対する REACH 制限は、軟質 PVC 配合物に直接影響します。 EU のグリーン ディールと今後の繊維持続可能性規制により、バリュー チェーン全体で毒性含有量の低い素材が優先されると予想されており、これは PVC よりも PU の相対的な利点となります。 EU 市場やサステナビリティ認証 (bluesign、OEKO-TEX、Cradle to Cradle) をターゲットとするブランドは、この理由から PVC コーティング生地よりも PU を指定することが増えています。

ポリウレタン生地の品質を特定および評価する方法

製品開発、製造、調達のいずれの場合でも、PU ファブリックを調達する購入者にとって、品質と適合性はいくつかの実用的な基準によって決まります。

• コーティング重量 (g/m²): 一般に、コーティング重量が高くなると耐久性と耐水性が高くなりますが、コストと重量も高くなります。アプリケーションの機械的要求に基づいてコーティング重量を指定します。
• 静水圧ヘッドテスト結果: 防水用途の場合は、テストデータが必要です。 3,000 mm の値は小雨に適しています。屋外での激しい露出には 10,000 mm が必要です。
• DMF コンテンツ: EU 制限値 (EU 指令 2009/251/EC に基づく消費財中の最大 1 mg/kg) を下回る DMF レベルを確認する試験報告書を要求します。溶剤ベースまたは水ベースのどちらの PU 製造が使用されたかを確認します。
• 耐加水分解性: 湿気や汗にさらされる製品については、加水分解老化試験の結果をご確認ください。高品質の PU 生地は、70°C/95% RH の 7 ～ 14 日間の老化テスト後に亀裂や層間剥離が見られない必要があります。
• 耐摩耗性: 室内装飾品や荷物の場合は、マーティンデールまたはテーバーの摩耗試験データを提供する必要があります。最終使用環境に基づいて最小サイクル数を指定します。
• 認証: OEKO-TEX Standard 100、REACH 準拠文書、bluesign 承認は、PU ファブリック生産における化学物質の安全性と環境管理の重要な指標です。

物理サンプルにラベルが貼られていない場合の PU 生地と PVC コーティング生地の区別は、感触によって行うこともできます (PU は柔らかくて軽いです)。または基本的な燃焼テストによって行うこともできます。PVC は鋭い塩素臭を放ち、黒煙が発生しますが、PU は塩素臭がなく、よりきれいに燃焼します。信頼性の高い検証を行うには、蛍光 X 線 (XRF) 分析または赤外分光法 (FTIR) を使用してポリマーの種類を明確に識別できます。

ポリウレタン生地と PVC コーティング生地の選択

普遍的な答えはありません。正しい選択は、アプリケーションの要件、予算、環境の優先事項、およびパフォーマンスの目標によって決まります。次のフレームワークは、決定を絞り込むのに役立ちます。

1. 次の場合にポリウレタン生地を選択してください。 肌との接触が関係している、通気性が必要である、重量が制約である、柔らかさとドレープが重要である、または持続可能性の認証が必要である。
2. 次の場合には、PVC コーティングされた生地を選択してください。 アプリケーションでは屋外で長期間の UV 暴露が必要であり、高周波溶接が接合方法であり、通気性を犠牲にすることなく最大限の透水性が必要であるか、大規模な場合はコストの最小化が主な目的です。
3. 両方を考慮してください。 防護作業服、ポータブルシェルター、ボートカバーなどの分野では、どちらの素材も確立された実績があります。防水定格、重量制限、動作温度範囲、予想耐用年数を記載した詳細な性能仕様は、材料の好みだけではなく、最終的な材料の選択を決定する必要があります。

配合技術の進歩に伴い、かつては PVC が圧倒的な優位性を保っていた分野、特に屋外耐久性において、プレミアム PU と PVC コーティングされた生地の性能差は縮小し続けています。同時に、柔らかさ、通気性、規制順守といった PU の利点は構造的なものであり、損なわれる可能性はほとんどありません。 長期的な市場動向では、エンドユーザーのエクスペリエンスと持続可能性の基準が購入の決定要因となる用途では、ポリウレタン ファブリックが好まれています。
