張力ファブリックの取り付け方法: 完全なステップバイステップガイド

張力のある生地の取り付け方法: 直接の答え

張力のある生地の取り付け – 特に PVC引張生地 — 構造化された手順が必要です。現場の準備、フレームの組み立て、生地の展開と位置決め、エッジの張力調整、最終的な固定です。このプロセスは単に素材をしっかりと引っ張るだけではありません。変形、たるみ、または早期破損を防ぐために計算された張力分布が含まれます。正しく取り付けられた場合、適切に設置された PVC 引張織物構造は長持ちします。 15～25年 最小限のメンテナンスで。

商業用中庭にシェード セイルを設置する場合でも、屋外イベント会場の張力天蓋を設置する場合でも、建築用の大きな膜屋根を設置する場合でも、設置の基本原則は変わりません。このガイドでは各段階を詳細に説明しているので、最初から最後まで信頼できるリファレンスとなります。

設置する前に PVC 引張ファブリックについて理解する

単一のツールを手に取る前に、作業している素材を理解する必要があります。 PVC引張生地 ベースのポリエステル糸グリッドにポリ塩化ビニル (PVC) を積層して作られた、コーティングされたテクニカル テキスタイルです。この構造により、この材料に、高い引張強度、荷重下での寸法安定性、耐紫外線性、および水不透過性という重要な特性が与えられます。

建築および商業施設で使用される一般的な PVC 引張織物の重量は、次のとおりです。 650g/㎡～1,100g/㎡ 。 650 ～ 750 g/m² の軽い生地は日よけ構造や一時的な避難所に適していますが、900 ～ 1,100 g/m² の重い生地は常設屋根、スタジアムのキャノピー、および大スパンの張力構造物に使用されます。

インストールに影響を与える主要なプロパティ

• 引張強さ: 通常 3,000～6,000N/5cm 縦糸と横糸の方向に
• 引裂き耐性: 風荷重を受ける構造物にとって重要
• 熱膨張: PVC は温度によって膨張および収縮するため、張力を考慮する必要があります。
• 表面コーティング: 一部の生地には PVDF またはラッカーのトップコートがあり、クランプ金具への反応に影響します。
• 溶接シーム: 工場で溶接されたシームの強度は同等以上である必要があります。 基布強度の80％

これらの特性を理解することは、適切な張力金具を選択し、正しいプリテンション値を設定し、取り付け中に生地に過度のストレスがかかるのを避けるのに役立ちます。

張力布の取り付けに必要な工具と材料

設置を開始する前に適切なツールを現場に用意しておくと、時間が節約され、エラーが減り、ファブリックと関係する作業員の両方が保護されます。以下は、標準的な PVC 引張ファブリックの設置に必要なものの包括的なリストです。

設置場所の準備: ほとんどの設置業者が急いで行うステップ

設置場所の準備が不十分であることが、設置の問題の主な原因です。 PVC 引張織物が現場に到着する前に、構造フレームまたはアンカー ポイントを完全に組み立て、鉛直および水平をチェックし、製造図面と一致していることを確認する必要があります。より大きい偏差 ±5mm 設計寸法から外れると、ファブリック パネル全体で張力の分布が不均一になる可能性があります。

生地が現場に到着する前のチェックリスト

• すべてのスチールまたはアルミニウムのフレーム部材が設計図に従って設置、配管、溶接またはボルト締めされていることを確認します。
• コンクリートフーチングまたはアンカーベースが完全な硬化強度に達していることを確認します（通常は 標準コンクリートの場合は 28 日 )
• すべてのケダー レールまたはクランプ金具がフレームに事前に取り付けられていることを確認してください。
• フレーム開口部の対角線の寸法を測定し、正方形であることを確認します。2 つの対角線が内側にある必要があります。 お互いに10mm
• 構造の下および周囲の領域に、破片、鋭利な物体、または展開中に生地に引っかかったり穴を開けたりする可能性のあるものを取り除きます。
• 天気予報を確認してください。風速が超過する場合は生地の設置を開始しないでください。 時速25km or if rain is imminent
• アクセス装置（足場、ブームリフト、または高所作業プラットフォーム）が所定の位置にあり、安全性がチェックされていることを確認します。

見落とされがちなステップの 1 つは、設置日の温度を確認することです。 PVC 引張織物は、周囲温度が次の場合に設置するのが理想的です。 10℃と30℃ 。非常に寒い状況では、PVC は硬くなり、柔軟性が低下し、ケダー レールに取り付けるのが難しくなります。非常に暑い状況では、生地が緩み、冷えると取り付け後に緩んだように見える場合があります。

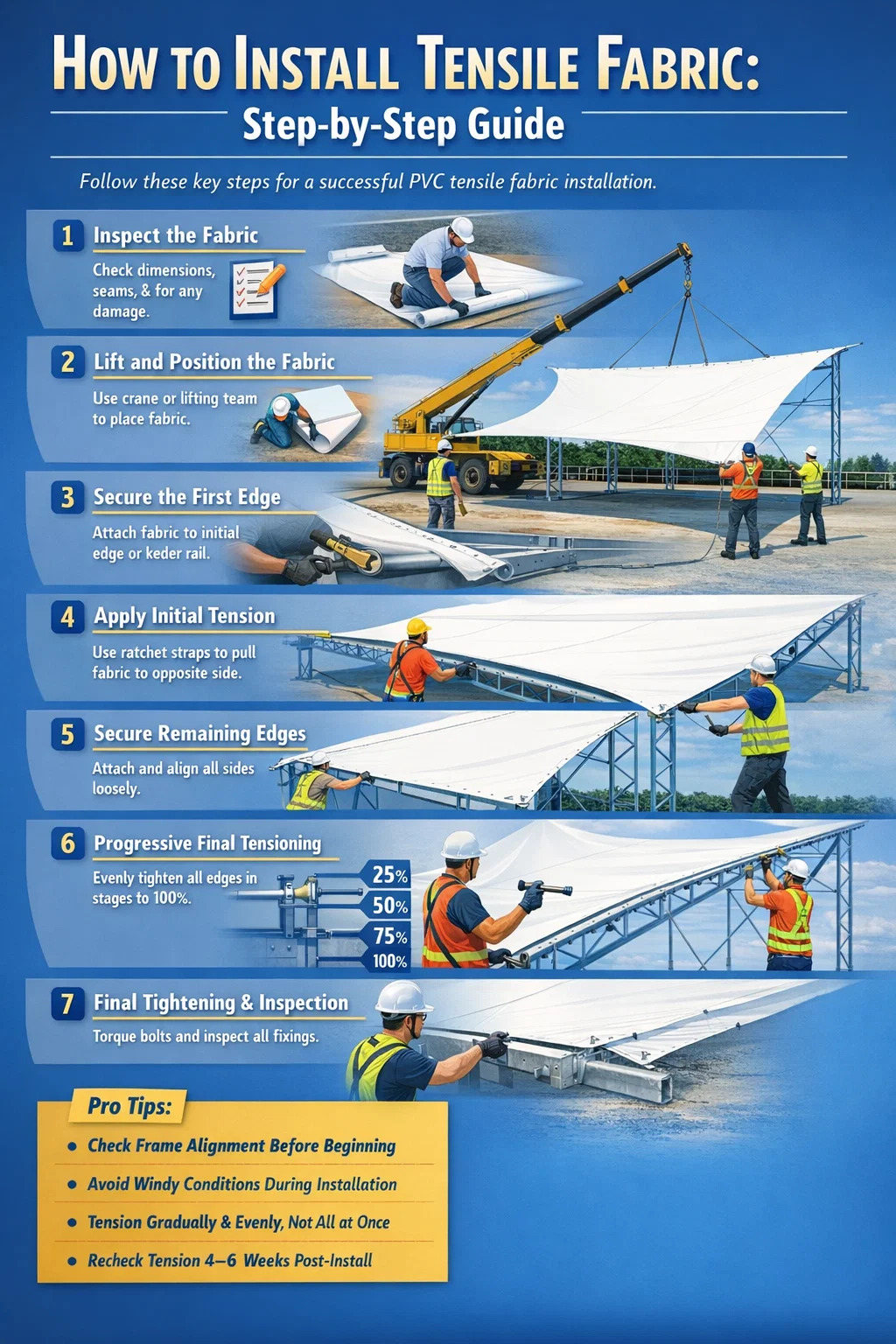

PVC 引張織物の段階的な設置プロセス

次の手順は、ほとんどの商用および建築用 PVC 張力ファブリックの設置に適用されます。使用する特定のエッジ取り付けシステム (ケダー レール、プレート クランプ、またはロープインチャンネル) に基づいて調整します。

ステップ 1 — 広げる前にファブリック パネルを検査する

ロールを開く前に、納品書類をチェックして、ファブリック パネルが注文と一致していること、つまり正しい寸法、材料グレード、溶接継ぎ目の位置が一致していることを確認してください。ロールを開いたら、布地を清潔な防水シートまたは保護グランドカバーの上に置きます。輸送中の損傷 (切り傷、摩耗痕、ウェビング ストラップの変形など) がないかどうかを検査します。すべてのコーナーフィッティング、アイレット、またはケダーエッジが損傷しておらず、正しく配置されていることを確認してください。

粗い地面の上で生地を引きずらないでください。コンクリートや砂利に短時間接触しただけでも、PVC コーティングが摩耗し、耐紫外線性と長期耐久性が損なわれる可能性があります。

ステップ 2 — 生地を持ち上げて構造上に配置します

約 30 平方メートル未満の小さなパネルの場合、4 ～ 6 人の作業員のチームが布地を手動で持ち上げて配置できます。大きなパネルの場合は、スプレッダー バーを備えたクレーンまたはテレハンドラーが必要です。リフティングスリングは指定されたリフティングポイントにのみ取り付けてください。生地本体自体には決して取り付けないでください。

最も長い端が最も長い構造部材と揃うように、構造上に生地を配置します。これにより、各エッジが接続点に到達するまでに移動しなければならない距離が最小限に抑えられ、次の段階で不均一なハンドリングストレスが発生するリスクが軽減されます。

ステップ 3 — 最初のエッジを保護する

常に 1 つの固定エッジまたは動きの少ないエッジから始めます。通常は棟梁または主要構造部材に沿った直線エッジです。ケダー レール システムの場合は、ケダー ロープまたはビーズをアルミニウム チャネルに一方の端からもう一方の端に向かってスライドさせます。ゴムハンマーと滑らかなエッジの押しツールを使用して、ケダー ビードを歪めずにスロットに完全に固定します。

プレートクランプシステムの場合は、生地の折り目をクランププレートの下に置き、ボルトを手で締めて挿入し、最終的に締める前に位置合わせを確認します。この段階では、すべての固定は手で締めるだけにしてください。最終的な締め付けは後で行います。

ステップ 4 — 反対側のエッジに初期張力を適用します

最初のエッジを固定した状態で、反対側のエッジに移動します。ラチェットストラップまたはカムアロングプーラーをコーナーフィッティングまたはテンションループに取り付け、生地を取り付けポイントに向かって引っ張ります。この段階での目標は、最終的な張力ではありません。単に全体のたるみを取り除き、生地が構造全体で平らになるようにすることです。

引っ張るときは、生地の表面に注意してください。斜めにしわがある場合は、引っ張りが不均一であることを示します。各ストラップの引っ張りの方向と大きさを個別に調整して、ファブリック パネルのトラッキングをまっすぐに保ちます。反対側の端が取り付け金具に到達したら、クランプを手で締めるか、ケダー ビードを部分的に挿入して緩く固定します。

ステップ 5 — 残りのエッジを固定する

反対側の 2 つの端を緩く取り付けた状態で、同じ手順で残りの 2 つの端を作業します。取り付け、位置合わせ、軽く引っ張り、緩く固定します。このステップの終了までに、4 つのエッジすべて (または複雑な形状の場合は周囲のすべてのエッジ) が構造に緩く取り付けられているはずです。生地はまだ多少たるんでいるように見えますが、これはこの段階では予想されており、正しいことです。

ステップ 6 – プログレッシブファイナルテンション

これは、インストール全体の中で最も重要な段階です。最終的な張力は、端から端までではなく、すべての端に同時に徐々に均等に適用する必要があります。正しい方法は、 インクリメンタルパス : 目標張力の 25% をすべてのエッジに適用し、次に 50%、次に 75%、次に 100% を適用します。この進歩的なアプローチにより、一点に応力が集中することなく、生地が全領域にわたって均一に伸びることが保証されます。

ケダー レール システムの場合、最終的な張力は、レール エンド キャップに組み込まれた張力ボルトまたはターンバックルを締めることによって達成されます。プレートクランプシステムの場合、ボルトは指定されたトルク値で締め付けられます。通常、 25～40Nm ハードウェア仕様に応じて、M10 ステンレスボルト用。

張力をかけている間は、生地の表面を継続的に監視してください。 PVC 引張ファブリック パネルの正しく張られた表面は、次のようになります。

• パネル全体に斜めの応力シワが発生しない
• 手で軽く押すとピンと張り、たわみは最小限に抑えられます。
• 意図した形状で湾曲 (設計ごとに抗衝突性、結合性、または平坦)
• 水が溜まる可能性のある水たまり領域や平らな場所がないこと

ステップ 7 — 最終的なボルトの締め付けとハードウェアの検査

十分な張力が得られたら、すべての固定ポイントを計画的に一周し、すべてのボルトを指定されたトルクで締めます。校正されたトルク レンチを使用してください。構造上の設置では、感覚による推測は受け入れられません。各固定点に加えられたトルク値を保守ログとして記録します。

ケダー ビードがすべてのレール チャネルに完全かつ均等に装着されていることを確認します。ビードの一部が完全に固定されていないと、局所的な応力集中が生じ、特に風荷重下でエッジの破れが発生する可能性があります。

張力布固定システム:どれを使用するか

エッジ固定システムの選択は、設置プロセスと引張構造の長期性能の両方に大きく影響します。ここでは、PVC 引張織物で使用される最も一般的なシステムの内訳を示します。

商用および建築用 PVC 張力織物を長期にわたって設置する場合、離散的な点固定に応力が集中するのではなく、エッジ荷重を全周に沿って連続的に分散させるケダー レール システムが一般的に好まれます。これは、生地の寿命が長くなり、端が裂けるリスクが軽減されることに直接つながります。

張力布の取り付け時によくある間違いとその回避方法

経験豊富な設置チームでも、回避可能なエラーは発生します。最も頻繁に起こる間違いを理解することで、時間とコストを節約し、場合によってはファブリック パネル自体も節約できます。

過度の緊張

設計仕様よりも生地をきつく引っ張っても生地は強くなりません。PVC コーティングのクリープ変形が加速され、溶接シームに設計容量を超える応力がかかり、支持構造に過負荷がかかります。建築用 PVC 引張織物の設計プレテンション値は通常、次の範囲に収まります。 1.5～3.0kN/m 。視覚的な判断ではなく、常にエンジニアリング仕様に基づいて作業を行ってください。

一度に 1 つのエッジを緊張させる

他のエッジを取り付ける前に 1 つのエッジを完全に張力をかけると、その 1 つのエッジがすべての初期プレテンション荷重を非対称に支えることになります。これにより、生地の形状が歪み、不均一な残留応力が生じます。最終的な張力を開始する前に必ずすべてのエッジを緩めに取り付け、常にすべてのエッジにわたって段階的に張力を加えてください。

強風時の設置

あ PVC引張生地 表面積 50 平方メートルのパネルは、風に吹かれる大きな帆のように機能します。時速 30 km では、部分的に固定されたパネルにかかる動的荷重が、4 人チームの手動保持能力を超える可能性があります。風による設置事故は、張力構造の現場での生地の損傷と労働者の怪我の主な原因です。

生地の向きが間違っている

ほとんどの PVC 引張織物は、縦糸 (縦方向) と横糸 (横方向) の方向で異なる引張特性を持っています。工学設計では、どの方向が主負荷経路と一致するかを指定します。設計方向から 90° 回転して生地を取り付けると、構造性能が大幅に低下する可能性があります。エッジを固定する前に、必ず製造図面に対して方向を確認してください。

再張力チェックをスキップする

新しい PVC 引張生地は、設置後の最初の数週間は馴染ませる期間を経ます。ポリエステルベースの糸は負荷がかかるとわずかに落ち着き、生地は約 2～5% の初期プリテンション値。再張力チェックと調整 設置後 4 ～ 6 週間 これは標準的な慣行であり、すべての設置契約に含める必要があります。

大スパン PVC 引張織物構造に関する特別な考慮事項

明確なスパンを超える構造物 15メートル これにより、上記の標準的なインストール手順を超える複雑さが生じます。

パネル接合と現場溶接

PVC 引張織物は通常ロールで製造されます。 幅1.5～5メートル 。非常に大きなキャノピーでは、納品前に複数のパネルを工場で溶接する必要があります。工場溶接されたパネルが大きすぎて輸送できない非常に大きな構造物の場合、現場で熱風溶接装置を使用した現場溶接が必要になる場合があります。現場溶接には制御された条件が必要です。温度、湿度、表面の清浄度はすべて溶接の品質に影響します。適切に実行された PVC 熱風溶接により、 基布強度の90～95% .

中間サポートケーブルとカテナリーエッジ

大スパンの引張構造には、多くの場合、フリー エッジまたは中間サポート ラインに沿ってステンレス鋼のカテナリー ケーブルが組み込まれています。ケーブルの張力と生地の張力の間の相互作用には、設置中に調整を行う必要があります。ケーブルはターンバックルを使用して指定された値に事前に張力がかけられ、生地の張力はケーブルの形状に応じて調整されます。これには技術者の監督が必要ですが、訓練を受けていない作業者が行う作業ではありません。

マルチパネルアセンブリの段階的設置

大きな屋根が複数の隣接するパネルで構成されている場合、完成したパネルが隣接するパネルの張力によって歪まないように、定められた順序に従って設置する必要があります。通常、設置は構造の形状に応じて、構造の中心から外側に、または最高点から下に向かって行われます。

設置後の検査チェックリスト

設置が完了したら、プロジェクトを承認する前に徹底的な検査を行ってください。これにより、引き渡し時の構造の状態を文書化することで、設置者とクライアントの両方を保護します。

1. 全周を歩き回り、すべての固定ポイント (ケダーの取り付け位置、プレートのボルトのトルク、溝内のロープの取り付け) を検査します。
2. 生地の表面にしわ、不均一な張力領域、目に見える歪みがないか地面からチェックします。
3. すべての溶接継ぎ目に層間剥離や泡立ちがないか検査します。手で剥がせる継ぎ目は破損しており、修理が必要です。
4. すべての排水ポイントと布地形状の低いスポットが構造から水を正しく排出していることを確認します。
5. 生地の端が、時間の経過とともに摩耗を引き起こす可能性のあるスチールや鋭利な端と直接接触していないことを確認してください。
6. プロジェクト記録用に、すべての固定ポイントと設置された構造全体の写真を撮影します。
7. 取り付け中に適用されたすべてのトルク値、使用された材料、周囲条件をメンテナンス ファイルに記録します。
8. 取り付けられた特定の PVC 引張織物グレードに対するメーカーのケアとメンテナンスの手順をクライアントに提供します。

PVC 引張織物への投資を保護するためのメンテナンス スケジュール

インストールは作業の始まりではなく、作業の終わりではありません。体系化されたメンテナンス プログラムにより、張力織物構造の耐用年数が大幅に延長されます。以下の表は、商用 PVC 張力布の設置に推奨されるメンテナンス間隔の概要を示しています。

表面の洗浄には、pH 中性の PVC 互換洗浄液のみを使用してください。溶接継ぎ目や固定金具に向けて高圧洗浄機を使用しないでください。高圧水が持続するとプレート クランプの下に水が押し込まれ、腐食が促進される可能性があります。日常的な清掃は、薄めた中性洗剤を柔らかいブラシに含ませた後、きれいな水で洗い流すだけで十分です。

いつ専門家に連絡すべきか: DIY 張力布施工の限界

すべての張力織物プロジェクトが、自己設置や特別な経験のない一般請負業者に適しているわけではありません。次の状況では、専門の引張構造設置業者または構造エンジニアの関与が必要です。

• あny structure with a clear span exceeding 10メートル
• 腐食や風荷重により特定のエンジニアリング入力が必要となる強風地帯または沿岸環境の構造物
• あny installation requiring field welding of PVC tensile fabric panels on site
• 歩道、駐車場、スタジアム、交通エリアなど、構造上の破損が重大な結果をもたらす可能性がある公共スペース上の構造物
• 議会の承認または建築許可の遵守のためにエンジニアリング認証が必要なプロジェクト
• あny re-tensioning or repair work where the original installation documentation is unavailable

複雑な設置のために専門家を雇うことは、品質だけではなく、責任も伴います。構造物が故障して誰かが負傷した場合、適切な設置および技術文書が不足しているため、建物の所有者は法的および保険に重大なリスクを負うことになります。
