張力のある生地はどのようにして熱に耐えられるのでしょうか?

簡単な答え: 張力のある生地は熱によく対応しますが、素材の選択が重要です

引張織物は一般に高温環境下で優れた性能を発揮しますが、その性能は基材によって大きく異なります。 PVC引張生地 市販されているオプションの中で最も耐熱性が高いものの一つです 、70°C (158°F) の連続温度および最大 90°C (194°F) までの短期間の暴露に構造的破損なく日常的に耐えます。対照的に、標準の HDPE シェード生地は 50°C (122°F) を超えると引張強度が低下し始めます。強烈な太陽光、高い周囲温度、または直接の輻射熱がある地域に設置する場合、選択した材料仕様によって、構造が 5 年持続するか 15 年持続するかが決まります。

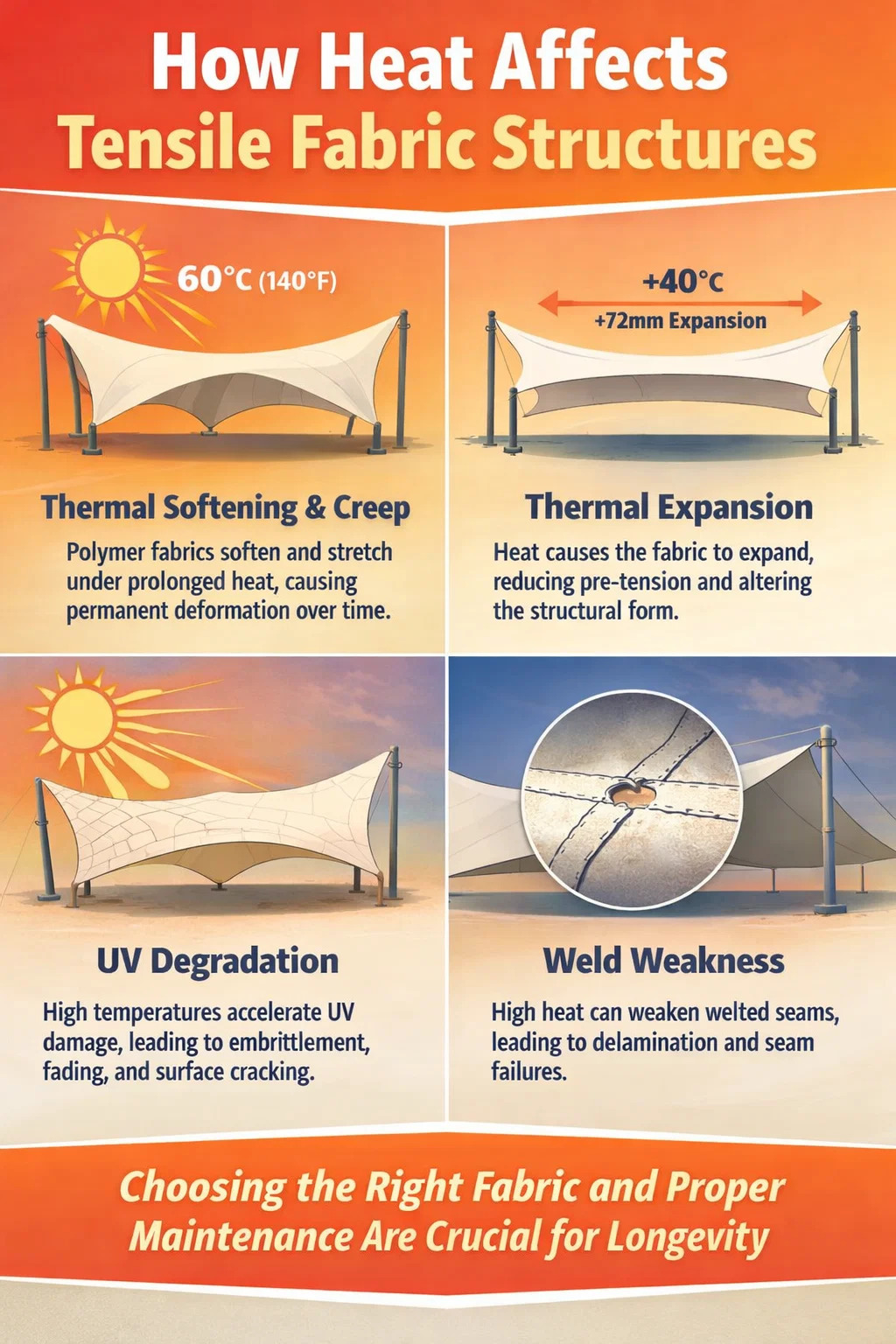

熱は、3 つの異なる方法で抗張性生地に影響を与えます。つまり、材料を軟化させ、UV 劣化を促進し、構造に組み込まれたプレテンションを変化させる寸法膨張を引き起こします。これらの各メカニズムを理解することは、適切なファブリックを選択し、現実的なメンテナンスの期待値を設定するのに役立ちます。

熱が引張織物の構造に物理的に与える影響

張力のある繊維膜が高温にさらされると、3 つの重なり合う物理プロセスが同時に発生し始めます。これらのプロセスを知ることは、単なる学術的なものではなく、構造をどのように設計、指定、維持する必要があるかを直接的に教えてくれます。

熱軟化とクリープ

すべてのポリマーベースの引張織物は、技術者が「クリープ」と呼ぶ現象、つまり持続的な負荷と高温下でのゆっくりとした永久変形を経験します。ポリエステルスクリム上にコーティングされた PVC 引張生地の場合、通常の動作温度ではクリープ速度が非常に低くなります。 Mehler Texnologies や Verseidag などの膜メーカーによる独立したテストにより、次のことが示されました。 PVC コーティングされたポリエステルは、70°C で 1,000 時間後でも元の引張強度の 95% 以上を保持します。 。 PTFE コーティングされたガラス繊維は熱的にはさらに優れた性能を発揮しますが、材料コストは 3 ～ 4 倍かかります。

低価格のシェードセイルで一般的に使用される、コーティングされていない織物 HDPE は、はるかに脆弱です。オーストラリア、中東、または南ヨーロッパの夏の直射日光にさらされた濃い色の膜では、表面温度が 60℃ に容易に達し、HDPE フィラメントが弛緩し始め、セイルが垂れ下がり、2 ～ 3 シーズン以内に設計された張力を失います。

熱膨張とプリテンションロス

張力のある生地の構造は、正確に調整されたプレテンションに依存して、その形状を維持し、水を適切に排出し、風の巻き上げに抵抗します。熱により生地が膨張します。冷却すると収縮します。 PVC 引張織物の熱膨張係数はおよそ 0.18 mm/メートル/摂氏 。 10 メートルのスパンにわたって 40°C の温度変動 (暑い気候では夜間と正午の間で一般的) により、約 72 mm の寸法変化が生じます。構造エンジニアは、エッジ ケーブル、コーナー フィッティング、および張力金具のサイズを決定する際にこのことを考慮しますが、仕様が不十分だと夏にはたるみ、冬には過剰な張力が発生し、どちらも生地の寿命を縮めます。

高温での紫外線による劣化の促進

紫外線と熱は組み合わせの組み合わせです。表面温度が上昇すると、UV フォトンによって開始される光化学連鎖反応が加速され、PVC の可塑剤の移行とポリエチレンの酸化脆化が加速されます。表面温度 75°C で動作するメンブレンは、同じ UV 暴露下で 45°C で動作する同じメンブレンよりも 2 ～ 3 倍早く老化します。このため、屋外用の高品質 PVC 引張織物には次のような特徴が組み込まれています。 二酸化チタン (TiO₂) 顔料、UV 安定化添加剤、ラッカー トップコート 近赤外線を反射し、未処理の同等品よりも表面温度を低く保ちます。

PVC 引張織物: 高温用途で主流となる理由

PVC 引張織物 (可塑化 PVC の 2 層の間にカプセル化されたポリエステル織物スクリム) は、正当な理由から、商業用シェード構造、引張キャノピー、および熱にさらされる建築用メンブレンのデフォルト仕様となっています。その特性により、商業的に実行可能な価格帯のほとんどの代替品よりも、上記の熱的課題に効果的に対処できます。

構造コア: ポリエステルスクリム

PVC 引張織物の耐荷重コンポーネントは、織られたポリエステル糸のグリッドです。ポリエステル (PET) は、現実的な屋外周囲温度をはるかに上回る約 150℃ (302°F) まで優れた機械的特性を維持します。ポリエステルスクリムは、PVC 引張織物に引張強度の評価を与えます。通常、 経・緯方向 3,000～11,000N/5cm 生地の重量に応じて、周期的な熱にさらされても寸法安定性を維持します。砂漠の強烈な太陽の下で濃い色の PVC で発生する可能性がある 80°C の表面温度でも、ポリエステルコアのクリープは、その極限強度に比べてごくわずかです。

PVC コーティング: 保護と柔軟性

PVC コーティングはポリエステル スクリムの周囲の保護マトリックスとして機能し、防水性、UV 保護、および表面の洗浄性を提供します。 PVC 配合物に可塑剤を添加すると、幅広い温度範囲にわたってコーティングの柔軟性が維持されます。 高品質の外装グレードの PVC 引張生地は、-30°C の低温でも柔軟性を保ち、90°C 以下でも過度に柔らかくなりません。 。安価な配合物では、低グレードの可塑剤が使用されており、時間の経過とともに、特に高温下で PVC マトリックスから流出し、コーティングが硬化し、亀裂が生じ、最終的には溶接継ぎ目や応力点で破損します。

Ferrari Soltis、Serge Ferrari、Sioen、Verseidag などのメーカーの最高級 PVC 引張り生地製品は、赤外線を反射して表面温度を大幅に下げるラッカー仕上げと PVDF (ポリフッ化ビニリデン) トップコートを使用しています。白またはライトグレーの PVDF コーティングされた PVC メンブレンは、表面温度が高くなることがあります。 10～15℃低い 同じ太陽光負荷の下でコーティングされていない同等品よりも優れており、これは可塑剤の保持力と UV 安定性を拡張する意味のある違いです。

溶接継ぎ目: 重大な熱脆弱点

PVC 引張織物構造における最も一般的な熱関連の破損は、メンブレン自体ではなく、溶接の継ぎ目で発生します。高周波溶接またはホットウェッジ溶接により PVC と PVC が融着しますが、溶接部分は本質的に膜アセンブリの最も弱い部分です。持続的な高温環境、特に風荷重によって構造物が曲がる場所では、溶接が適切に行われていないと剥離する可能性があります。最小値の指定 シームオーバーラップ40mm、溶接剥離強度150N/5cm以上 EN ISO 1421 に準拠したテストは、高温気候用途の妥当な品質ベンチマークです。

熱性能による引張織物の種類の比較

すべての張力生地が同じように熱に反応するわけではありません。以下の表は、主要な熱性能指標全体で最も一般的な市販の張力織物素材を比較しています。

ほとんどの商業用シェード キャノピー、駐車場カバー、建築用メンブレン用途では、PVC 引張織物が耐熱性、寿命、コストの最適なバランスを実現します。 PTFE ガラスは、交換が現実的でない恒久的なランドマーク構造に最適な選択肢です。

現実世界の熱シナリオと PVC 引張織物がどのように反応するか

抽象的な温度評価は、ストーリーの一部しか伝えません。指定者と設置者にとって重要なのは、PVC 引張ファブリックが実際の展開環境でどのように動作するかです。

砂漠と半乾燥気候

ドバイ、フェニックス、リヤド、西オーストラリアなどの場所では、夏の周囲温度は定期的に 45°C を超えます。これらの環境では、太陽の正午に直射日光に面した暗い PVC 引張織物膜の表面温度が 200 ℃ に達する可能性があります。 80～90℃ — 標準 PVC 仕様の上限に達します。これらの気候でのプロジェクトでは、標準 PVC の 30 ～ 45% と比較して、入射日射の 60 ～ 75% を反射する PVDF ラッカー仕上げの明るい色の生地を指定する必要があります。たとえば、Ferrari 502 シリーズと Sioen Silvertex は、極端な紫外線や熱にさらされることを想定して特別に設計されており、そのような条件下では 10 ～ 15 年の保証が付いています。

砂漠気候における張力ハードウェアは、暑い日中と涼しい夜の間の激しい熱サイクルにも対応する必要があります。ステンレス鋼のターンバックル、スエージレス端子、および十分な調整範囲を備えた船舶グレードのハードウェアにより、日中の高度な膨張後の寒い朝の収縮時に膜に過度のストレスがかかるのを防ぎます。

湿気の多い熱帯気候

東南アジア、カリブ海、クイーンズランド州北部では、熱の課題は異なります。周囲温度は年間を通じて高く (30 ～ 38°C)、湿度が非常に高くなります。湿気自体は PVC 引張り生地に大きなダメージを与えません (コーティングは本質的に不浸透性です) が、生地表面のカビや藻類の成長を促進します。標準的な PVC 引張織物にはコーティングに殺生剤添加剤が組み込まれていますが、これらは時間の経過とともに減少します。 5 ～ 7 年ごとに漆を塗り直すか、殺生物剤を豊富に含む表面処理を適用する 湿気の多い熱帯環境においても、完全に交換する必要なく、生物的汚れに対する生地の耐性を維持します。

地中海および温帯の高紫外線ゾーン

南ヨーロッパ、カリフォルニア、および同様の気候では、ピーク温度よりも紫外線強度が長期的な主要なストレス要因となります。これらのゾーンの PVC 引張生地は、通常、濃い色の場合、表面温度が 55 ～ 70°C になります。 TiO₂ 顔料と標準ラッカーを使用した標準的な 900 gsm PVC コーティングされたポリエステルは、清潔に保たれていれば 12 ～ 15 年間良好な性能を発揮します。主なメンテナンス作業は、縫い目の完全性を年に一度検査し、表面の研磨剤や UV 集光剤として機能する塵や微粒子を除去するために pH 中性洗剤を使用して年に 2 回洗浄することです。

都市部のヒートアイランド環境

歩行者広場、交通駅、屋外ダイニングエリアなどの都市施設は、周囲の硬い表面からの集中した輻射熱にさらされます。コンクリート、アスファルト、ガラスのファサードは熱を上方に放射します。つまり、張力のある天蓋の下側は、上からの直接の太陽光に加えて、かなりの放射エネルギーを吸収する可能性があります。 全日射反射率 (TSR) 値が 60% を超える高い生地を選択する 両方の表面での熱の増加を減らし、構造が下のユーザーに提供する冷却効果に貢献します。これは、都市計画と持続可能性の枠組みにおいてますます重要な考慮事項です。

生地の重量とグレードから分かる耐熱性

PVC 引張生地は、耐久性、熱質量、および高温環境でのパフォーマンスに直接相関する重量カテゴリで販売されています。これらのグレードを理解することで、仕様不足を防ぐことができます。

• 400 ～ 500 gsm (軽量): 屋内用途、短期間のイベント構造、または低熱環境に適しています。 PVC コーティングが薄いと、可塑剤の蓄積が少なくなり、屋外での熱劣化が早くなります。
• 650 ～ 750 gsm (中重量): 温帯気候向けの業務用シェードキャノピーの標準仕様です。通常の UV レベルで 70°C 未満の表面温度に対する適切な耐熱性。
• 900 ～ 1,000 gsm (ヘビーウェイト): 高温および高紫外線の気候、大規模なスパンの構造物、および恒久的な設置に適しています。より厚い PVC コーティングにより、可塑剤のリザーバーが大きくなり、15 年間の熱サイクルにわたる移行に耐えます。
• 1,100 gsm 以上 (超重量): 産業用途、トラックの防水シート、機械的磨耗や熱にさらされる構造物に使用されます。日よけや建築用の膜用途にはほとんど必要ありません。

重量以外にも、ポリエステル スクリムの糸数と糸の種類が引張強度を決定し、PVC 配合が熱柔軟性範囲と耐紫外線性を決定します。データシートを検討する指定者は、標準的な実験室条件である 23°C だけでなく、高温でテストされた引張強度、引裂抵抗、溶接強度の値を探す必要があります。

色の選択とその熱性能への重大な影響

色は、張力のある生地のデザインにおける単なる美的選択ではありません。色は、表面温度、生地の寿命、遮光性能に直接的かつ測定可能な影響を及ぼします。

白と明るい色の PVC 引張生地は、入射太陽放射の 70 ～ 85% を反射し、表面温度を比較的低く保ちます。 直射日光にさらされた白い PVC 膜は 45 ～ 55°C に達する可能性がありますが、同じ条件下ではチャコールまたはダークグレーの同等品は 85 ～ 95°C に達する可能性があります。 — 30 ～ 40°C の差。この温度差により、可塑剤の移行が劇的に加速され、溶接部の熱サイクル応力が増大し、生地の実効耐用年数が短くなります。

シェーディングの観点から見ると、暗い色は屋外での食事やレジャー環境でのまぶしさをより効果的に軽減し、より密閉された雰囲気をもたらします。デザイン上の理由で暗い色が必要な場合、指定者は、より重い生地グレード、高性能 PVDF トップコートを選択することで補う必要があり、検査とメンテナンスの間隔を短くする必要があります (おそらく 5 年ではなく 3 年ごと)。

一部の PVC 引張り生地製品には、現在、「クールピグメント」技術が組み込まれています。これは、表面加熱に最も寄与する太陽スペクトルの近赤外線部分を反射しながら、視覚的に暗い色の外観を与える赤外線反射顔料です。これらの製品は、次のようにして表面温度を下げることができます。 8～12℃ 従来の暗色顔料と比較して、デザインの意図を犠牲にすることなく耐用年数を大幅に延長します。

加熱時のPVC引張織物の火災挙動

高温環境におけるポリマーベースの引張織物に共通する懸念は、火災の挙動です。 PVC 引張織物には、他の素材とは異なる特有の特性があります。

ベースポリマーとしての PVC は、塩素含有量が高いため、本質的に難燃性です。単独で燃焼することはなく、火源が離れると自己消火します。市販の PVC 引張織物製品のほとんどは、欧州規格 EN 13501-1 (建設製品の防火分類) に従ってテストされ、準拠しています。 クラスB-s2-d0以上 — 火災への寄与が限定的であり、煙の発生が中程度であり、炎の飛沫が発生しないことを意味します。オーストラリアでは、国家建設法に基づく AS/NZS 1530.3 および仕様 C1.10 への準拠が引張膜構造に適用されます。

200°C を超える非常に高温になると、PVC は劣化し始め、塩化水素ガスが発生します。ただし、これは太陽熱の利得だけで到達する温度をはるかに上回っています。火災のリスクシナリオには、周囲の熱負荷ではなく、外部の火炎源が関係します。キッチン、商業バーベキューエリア、または裸火の危険がある場所の近くでの用途には、PTFE コーティングされたガラス繊維が適切な仕様です。

熱により張力のある生地が損傷したことを示す兆候

熱による損傷を早期に特定することで、膜の完全な破損を防ぎます。次の兆候は、PVC 張力ファブリックの設置で熱劣化が発生していることを示しています。

• 表面のひび割れやひび割れ: PVC コーティングの細かい表面亀裂は、持続的な高温と UV 暴露によって可塑剤が枯渇したことを示しています。コーティングは柔軟性を失い、寿命に近づいています。
• 縫い目の層間剥離: 熱サイクルにより PVC 溶接部が疲労します。シームエッジ、特にコーナーガセットやピークポイントでの剥離は、熱応力が溶接剥離強度を超えていることを示しています。
• 永久的なたるみや型崩れ: 冷却後にメンブレンが設計された形状に戻らなくなった場合は、永続的なクリープまたはエッジ ケーブルの伸びが発生しています。再張力を加えると一時的な外観が回復する可能性がありますが、失われた材料の完全性は回復しません。
• 色褪せやチョーキング: 表面のチョーキング (粉状の白い堆積物) は、PVC トップコートの UV 光分解を示します。最初は表面現象ですが、下層の PVC が熱および UV 劣化の加速にさらされます。
• 寒い天候での硬さ: 一晩で膜が異常に硬くなる場合は、可塑剤が大幅に損失していることを示します。適切な可塑剤を含む PVC は、0°C 未満でも柔軟性を保ちます。厳しい寒冷地での動作は、回復を超えた熱老化を示します。

これらの兆候のいずれかは、専門的な構造評価を保証します。ほとんどの場合、継ぎ目の再溶接、表面処理、または張り直しなどの早期介入により、完全な交換コストの数分の一で耐用年数が数年延長されます。

耐熱性を長期間維持するためのメンテナンス方法

メンテナンスフリーの張力織物はありませんが、PVC 張力織物は、入手可能なメンブレン素材の中で最もメンテナンスが不要な素材の 1 つです。以下の実践により、厳しい気候でも耐熱性を保護し、耐用年数を延ばします。

定期的な清掃

布地の表面に蓄積したほこり、鳥の糞、有機物が熱吸収体として機能し、局所的な表面温度を上昇させ、集中的に紫外線にさらされます。 年に 2 回、柔らかいブラシと中性洗剤溶液を使って掃除してください。 暑い気候では最低限の基準となります。溶剤ベースのクリーナー、40 bar を超える高圧洗浄機、または研磨パッドは決して使用しないでください。これらはラッカーのトップコートを損傷し、PVC の劣化を促進します。

定期的な張り直し

熱サイクルにより、適切に仕様化された PVC 引張ファブリック構造であっても、エッジ ケーブルと周辺ハードウェアが徐々に緩和されます。張力レベル、コーナーフィッティング、および周囲の固定具を年に一度検査することで、膜が設計された形状を維持し、局所的な応力や劣化を促進する水たまりゾーンが発生していないことを確認します。

表面処理リニューアル

ラッカーおよび PVDF トップコートは、生地メーカーが提供する互換性のある製品を使用して現場で更新できます。新しいトップコートを塗る 8年から10年ごとに メンテナンスの行き届いたメンブレン上では、紫外線の反射率が回復し、表面の殺生剤が補充され、生地の耐用年数がさらに 5 ～ 10 年効果的に延長され、完全交換の資本コストが先送りされます。

極端な気候における季節的な除去

夏が非常に暑い地域では、一時的または半永久的な引張織物構造のオペレーターの中には、夏のピーク時に膜を取り外して保管し、秋に再設置することを選択する人もいます。これは永久的な建築用膜では一般的ではありませんが、格納式または取り外し可能な構造では実行可能です。保管は冷暗所で乾燥した場所に保管してください。きつく折りたたむと永久的な折り目が残りますが、直径 200 mm 以上の芯に巻き付けて保管してください。

熱にさらされるプロジェクト向けの PVC 引張織物の指定: 実用的なチェックリスト

暑い気候でのプロジェクト用に PVC 引張織物を調達する場合は、次の基準を使用して製品を評価および比較してください。

1. 生地の重量がスパンと気候に適切であることを確認します。高温で高紫外線の環境では最低 900 gsm です。
2. トップコートの種類を確認します。赤外線反射特性を持つ PVDF またはラッカーは、表面温度を下げ、寿命を延ばします。
3. 製造業者に火災分類試験データ (ヨーロッパでは EN 13501-1、オーストラリアでは AS/NZS 1530.3) を要求します。
4. 高温用途では、EN ISO 1421 に従って最小シーム溶接剥離強度 150 N/5cm を指定します。
5. 全日射反射率 (TSR) が 60% を超える明るい色の生地を選択するか、暗い色が必要な場合は寒色顔料テクノロジーを指定してください。
6. メーカーの保証を確認する — 評判の良いサプライヤーによる 10 年間の製品保証は、高品質の商用 PVC 引張生地の妥当な基準です。
7. 構造エンジニアが、接続および張力を与えるハードウェアの設計において、生地製品に固有の熱膨張係数を考慮していることを確認します。
8. シミュレートされた長期暴露後の保持された引張強度と色の安定性を示す加速老化試験データ (EN ISO 105-B06 または同等のキセノン アーク耐候性計) を要求します。

このチェックリストに従うことで、仕様不足のリスクが軽減されます。仕様不足は、暑い気候での PVC 引張織物の早期破損の最も一般的な原因です。材料固有の制限ではなく、製品グレードと展開条件の不一致です。
